起始剂结构对聚碳酸醚酯类破乳剂界面活性的影响

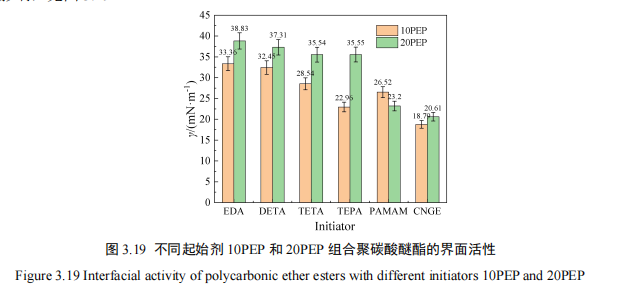

前面研究表明，聚合度、嵌段数和嵌段顺序的变化均会影响聚碳酸醚酯类破乳剂的 界面活性，同时，不同起始剂也表现出不同的变化规律。考虑到腰果酚基聚碳酸醚酯的 聚合度仅包含 10、15 和 20，因此选择聚合度为 10 和 20 的不同起始剂制备的三嵌段 PEP 组合聚碳酸醚酯，比较其界面张力值，以研究起始剂对聚碳酸醚酯类破乳剂界面活性的 影响，见图 3.19。

从图 3.19 可知，CNGE 为起始剂时，聚碳酸醚酯的界面张力最低，这是由于 CNGE 分子中含有亲油基。从 EDA 到 TEPA，起始剂分子的亚乙胺基数量逐渐增加，分子链 长度逐渐延长，界面张力相应逐渐降低，表明延长起始剂的分子链长度能够有效降低界 面张力。当聚合度为 10 时，树状 PAMAM 基聚碳酸醚酯的界面张力高于四乙烯五胺基 聚碳酸醚酯，但低于其他乙撑胺基聚碳酸醚酯；当聚合度为 20 时，树状 PAMAM 基聚碳酸醚酯的界面张力低于所有乙撑胺基聚碳酸醚酯，这说明提高起始剂的支化度可以抵 消聚合度带来的影响，从而进一步降低界面张力。
