腰果酚基聚碳酸醚酯类破乳剂的合成与表征

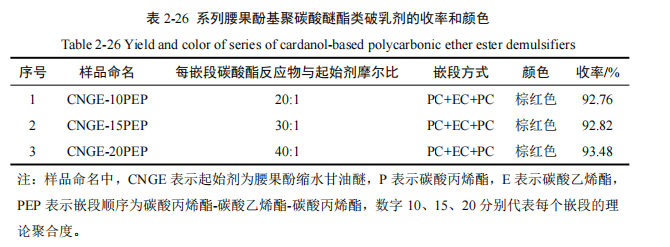

为了进一步研究起始剂亲油性对聚碳酸醚酯类破乳剂性能的影响，以 EDA-5PEP 最佳合成条件合成了一系列具有不同聚合度的腰果酚基聚碳酸醚酯类破乳剂，其结果如 表 2-26 所示.

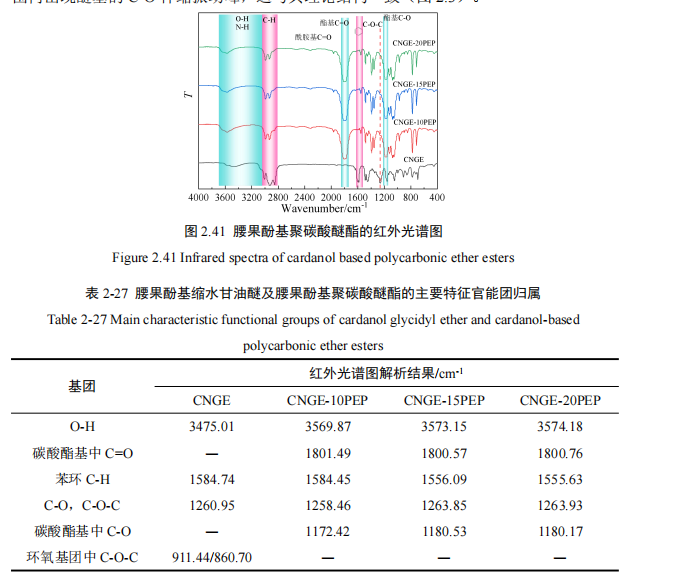

由表 2-26 可知，随着聚合度的增加，CNGE-nPEP 的收率逐渐增加，当聚合度达到 20 时，收率最高，为 93.48%。与 EDA-nPEP 对比，含有烷基长链的腰果酚基聚碳酸醚 酯类破乳剂的收率相对较低。 从图 2.41 和表 2-27 可知，与起始剂腰果酚基缩水甘油醚相比，三嵌段腰果酚基聚碳酸醚酯类破乳剂分子中已无环氧 C-O-C 的特征吸收峰，说明环氧基团已经反应完全。 腰果酚基聚碳酸醚酯类破乳剂均在 1800-1802 cm-1 范围内出现碳酸酯基的 C=O 伸缩振 动峰，在 1172-1181 cm-1范围内出现碳酸酯基的 C-O 伸缩振动峰，在 1258-1264 cm-1范 围内出现醚基的 C-O 伸缩振动峰，这与其理论结构一致（图 2.3）。
